M A G N E T Y C Z N Y    S Y S T E M    D W U S T A N O W Y    T Y P U    M S D / M 2 H 1 / 2 8 0 N C M / M

OPIS OGÓLNY URZĄDZENIA

Magnetyczny system dwustanowy, zrealizowany w nowoopracowanym wariancie SMM, charakteryzuje się bardzo szerokim zakresem nastaw (92% zakresu teoretycznego). Możliwość parametryzacji urządzenia praktycznie w całym zakresie sprawia, że jest ono bardzo uniwersalne pod kątem eksploatacyjnym. W stosunku do podobnego w zakresie funkcjonalnym urządzenia SMT (typ MSD/180NCM/24H9), wykorzystano tutaj odmienną technikę interakcji magnetycznej, polegającą na kontrolowanym prowadzeniu linii sił pola magnetycznego. Urządzenie jest kompaktowe, posiada wyprowadzony jednostronnie wał obrotowy i jest przygotowane do bezpośredniej integracji z wałem silnika, poprzez montaż kołnierzowy.

Magnetyczny system dwustanowy MSD to bezzasileniowe urządzenie, które charakteryzuje się dwoma stanami pracy normalnej. Stan pracy synchronicznej pozwala na przenoszenie określonej wartości momentu obrotowego z części napędowej na napędzaną. Stan pracy asynchronicznej, inaczej określany jako poślizg, pozwala na bezpieczne utrzymywanie w stanie pracy ciągłej napędu przy jednoczesnym zatrzymaniu części napędzanej.

Urządzenia MSD, z technicznego punktu widzenia, pełnią rolę bezkontaktowych sprzęgieł, które w warunkowy sposób łączą część napędową z napędzaną. Zaznaczona warunkowość dotyczy wartości momentu obrotowego, do której to wartości sposób przenoszenia momentu ma charakter synchroniczny. W przypadku przekroczenia tej wartości, część napędzana przejdzie samoistnie w stan miękkiego poślizgu a przenoszona przez sprzęgło w tym trybie moc zostanie zamieniona na ciepło.

Urządzenie MSD/M2H1/280NCM/M zostało zaprojektowane pod kątem jak największej uniwersalności eksploatacyjnej. Można je z powodzeniem stosować w układach, w których istnieje potrzeba bezpiecznego przenoszenia niewielkich momentów obrotowych jak też w aplikacjach, gdzie wymagane jest przekazanie napędu o wartościach momentu obrotowego do 3 Nm.

Regulacja nastawy wartości przenoszonego momentu obrotowego ma charakter sprzętowy. Nie ma możliwości zmiany nastawy w trakcie pracy urządzenia.

ZASTOSOWANIE

Magnetyczny system dwustanowy MSD jest przewidziany przede wszystkim jako element łączący i chroniący napęd w układach nawijania. Jego wykorzystanie pozwala utrzymać stały naciąg nawijanego produktu nieskończonego w procesie produkcyjnym lub eksploatacyjnym. Przykładami produktu nieskończonego są nici, druty, kable, żyłki, liny, włókna, taśmy, folie czy sznury a także kable zasilające maszyny ruchome. Wykorzystywana praca w poślizgu pozwala nie tylko na utrzymywanie określonej wartości naciągu ale również, w przypadku wystąpienia jakichkolwiek luzów, układ przechodzi w stan pracy synchronicznej, niwelując tym samym spadek wartości naciągu. Dwustanowa praca pozwala w łatwy sposób prawidłowo prowadzić właściwie dowolny proces nawijania. Warto zaznaczyć, że nawijanie to tylko najpopularniejszy przykład wykorzystywania tego rodzaju systemów magnetycznych.

Typ MSD/M2H1/280NCM/M został zaprojektowany przede wszystkim pod kątem uniwersalności eksploatacyjnej, którą zapewnia szeroki zakres nastaw. Dodatkowo, konstrukcja urządzenia pozwala na jego łatwą integrację z dowolną jednostką napędową. Wykorzystanie kołnierza montażowego umożliwia instalację systemu MSD na dowolnym wale, niezależnie od jego średnicy. Zadaniem sprzęgła jest przenoszenie określonej, uprzednio nastawionej wartości momentu obrotowego, po przekroczeniu której system magnetyczny przechodzi w poślizg.

CECHY SZCZEGÓLNE

PODSTAWOWE PARAMETRY TECHNICZNE

* bez aktywnego chłodzenia.

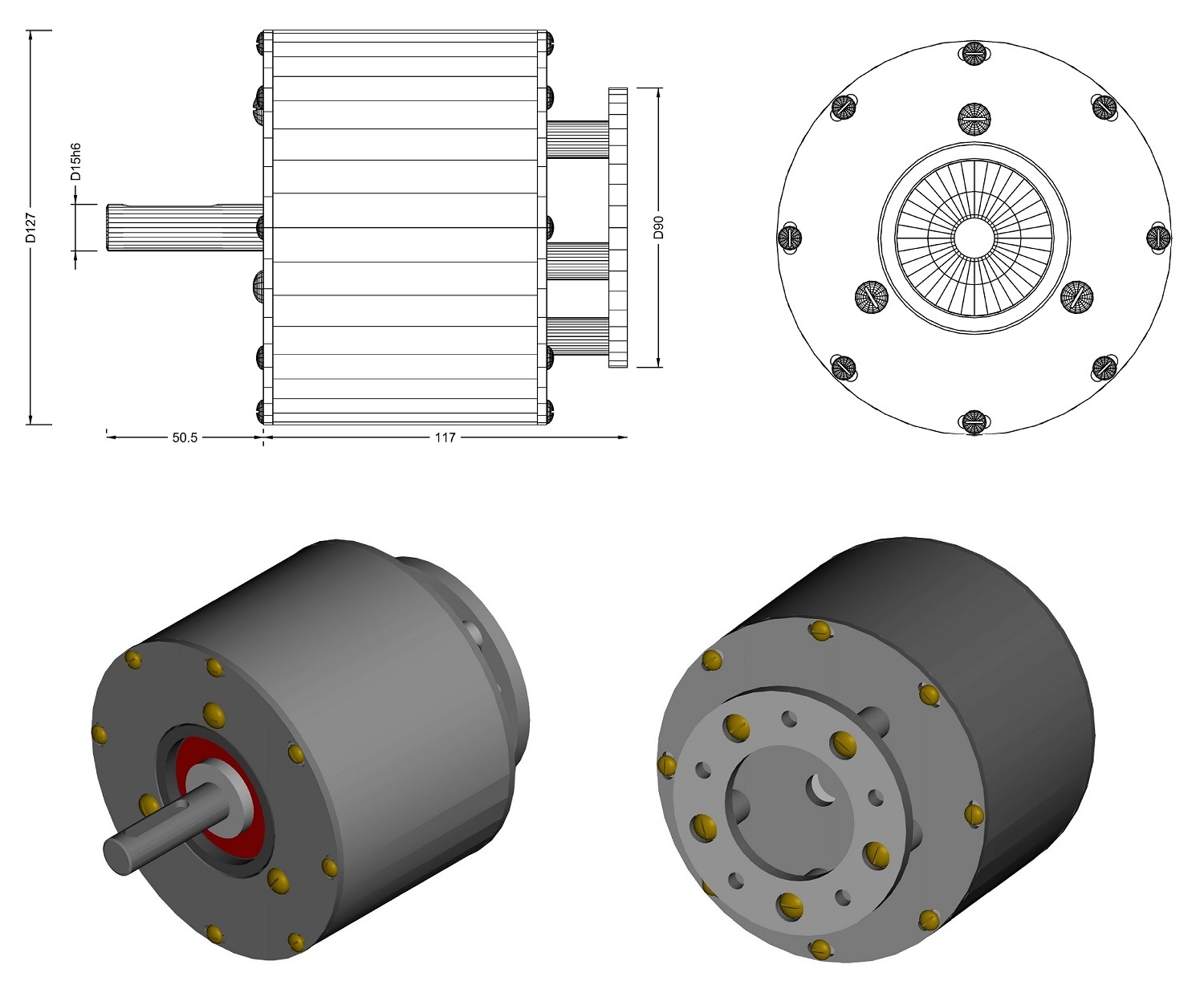

TYP MSD/M2H1/280NCM/M

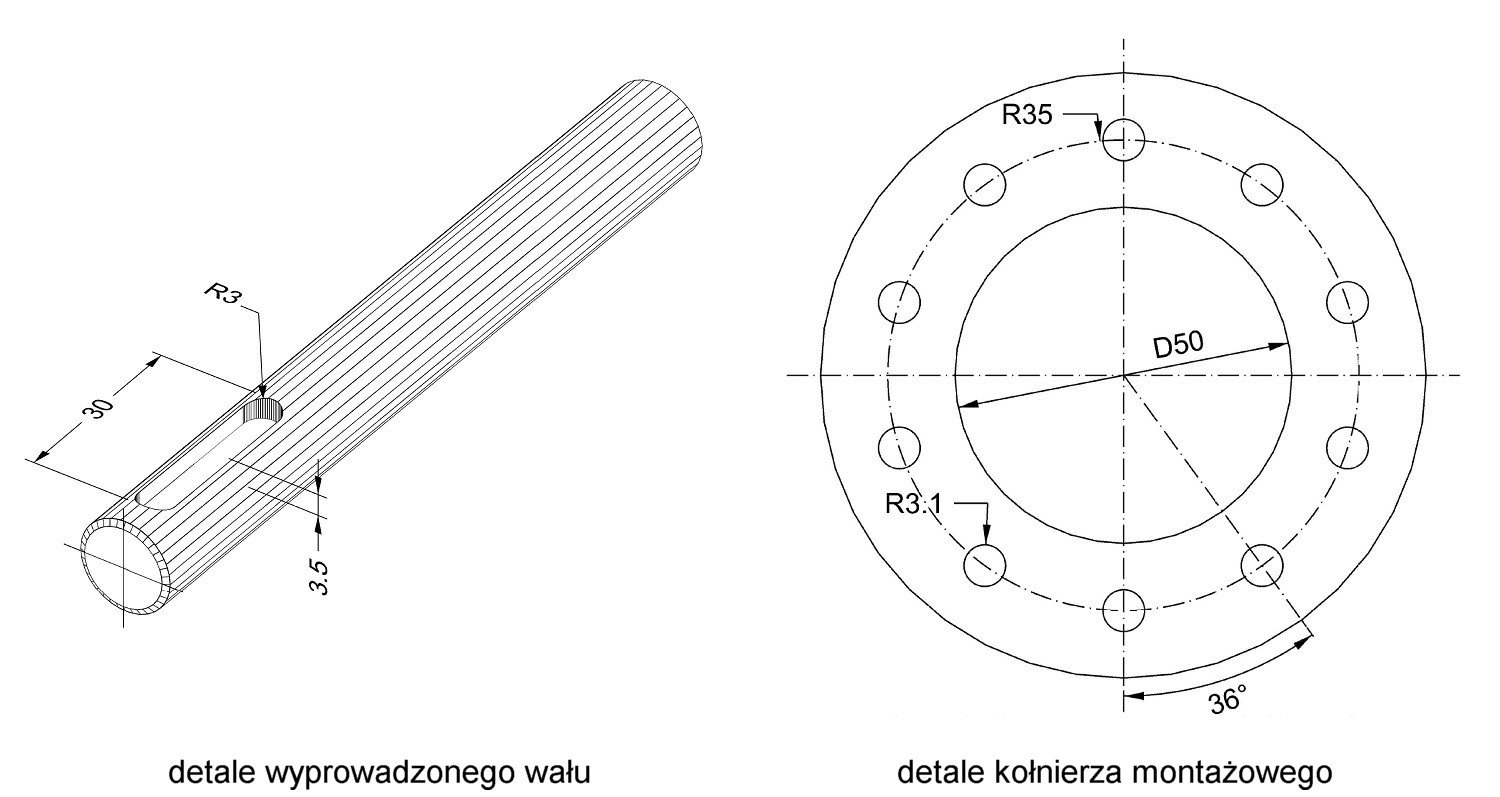

TYP MSD/M2H1/280NCM/M - DETALE KONSTRUKCYJNE
