MSD/180NCM/24H9



Projekt magnetyczngo systemu dwustanowego typu MSD/180NCM/24H9.

M A G N E T Y C Z N Y    S Y S T E M    D W U S T A N O W Y    T Y P U    M S D / 1 8 0 N C M / 2 4 H 9


OPIS OGÓLNY URZĄDZENIA

Magnetyczny system dwustanowy MSD to idealne rozwiązanie dla wszelkiego rodzaju układów ciągłego zwijania lub generacji stałej wartości naciągu, gdzie równie ważna jest praca synchroniczna jak i w permanentnym poślizgu (asynchroniczna). We wspomnianych aplikacjach konieczne jest wykorzystanie elementu napędowego, nieustannie załączonego, który generuje określoną, najczęściej niezmienną ilość obrotów. W przypadku, gdy produkt zostanie nawinięty lub jego naciąg uzyska pożądaną wartość, napęd funkcjonuje dalej ale część napędzana zostaje zatrzymana w sposób całkowicie bezpieczny dla pracującego silnika.

Z technicznego punktu widzenia, magnetyczny system dwustanowy MSD to rodzaj bezzasileniowego sprzęgła magnetycznego. Nazwa dokładnie odzwierciedla najważniejszą cechę tego rozwiązania: system magnetyczny charakteryzuje się dwoma normalnymi stanami pracy, które mogą być dowolnie i zamiennie wykorzystywane. Stan pracy synchronicznej umożliwia bezkontaktowe przenoszenie momentu obrotowego ze strony napędowej na napędzaną w sposób synchroniczny. Wartość przenoszonego momentu jest definiowana nastawą sprzęgła MSD. W przypadku, gdy część napędzana napotka opór większy od nastawionej wartości przenoszonego momentu, sprzęgło przejdzie w poślizg "miękki" do momentu zaniku oporu. Obydwa stany pracy nie mają ograniczenia czasowego i mogą trwać dowolnie długo.

Nastawa sprzęgła MSD ma charakter sprzętowy i nie może być zmieniana w trakcie pracy urządzenia. Zmiana nastawy jest jak najbardziej możliwa ale wymaga uprzedniego demontażu urządzenia i zdjęcia elementów obudowy oraz radiatora.


ZASTOSOWANIE

Magnetyczny system dwustanowy MSD jest przewidziany jako element do instalacji w układach nawijania. Generuje on stały naciąg nawijanego produktu nieskończonego w procesie produkcyjnym lub eksploatacyjnym. Przykładami produktu nieskończonego są nici, druty, kable, żyłki, liny, włókna, taśmy, folie czy sznury a także kable zasilające maszyny ruchome. Wykorzystywany poślizg pozwala utrzymywać określoną wartość naciągu i w przypadku wystąpienia jakichkolwiek luzów, układ przechodzi w stan pracy synchronicznej, niwelując jednoczesnie spadek wartości naciągu. Dwustanowa praca pozwala w łatwy sposób prawidłowo prowadzić właściwie dowolny proces nawijania.

Typ MSD/180NCM/24H9 został zaprojektowany pierwotnie z myślą o użytkownikach maszyn ruchomych zasilanych elektrycznie, gdzie utrzymywanie stale nawiniętego bębna z zapasem kabla zasilającego jest krytyczne z punktu widzenia bezpieczeństwa pracy takiej maszyny. Projekt ewoluował i w prezentowanym wariancie stanowi propozycję dla producentów folii. Urządzenie oznaczone typem MSD/180NCM/24H9 zostało przewidziane jako element gotowy do integracji z silnikiem nawijarki. Sprzęgło ma za zadanie przenosić określoną wartość momentu obrotowego, którego nastawiona wartość jest mniejsza niż moment zrywający folię. Silnik, zapewniając prędkość liniową wału nawijaka wiekszą niż prędkość liniowa nadawy folii, dzięki dwustanowej pracy sprzęgła, zapewni stały naciąg nawijanego produktu.


CECHY SZCZEGÓLNE

  • bezzasileniowy system magnetyczny (zawsze gotowy do pracy),
  • możliwość nastawy przenoszonego momentu obrotowego,
  • brak zużywalności eksploatacyjnej (bezkontaktowy, magnetyczny charakter pracy) ,
  • bezobsługowość,
  • trwałość,
  • uniwersalność eksploatacyjna i montażowa,
  • łatwość adaptacji,
  • kompaktowość.


    • PODSTAWOWE PARAMETRY TECHNICZNE

  • zasilanie: nie wymaga zasilania,
  • zakres nastaw: 1,2 ... 1,8 Nm,
  • rodzaj nastawy: nastawa sprzętowa, konstrukcyjna,
  • zakres obrotów: do 1000 obr./min*.

    • * bez aktywnego chłodzenia.

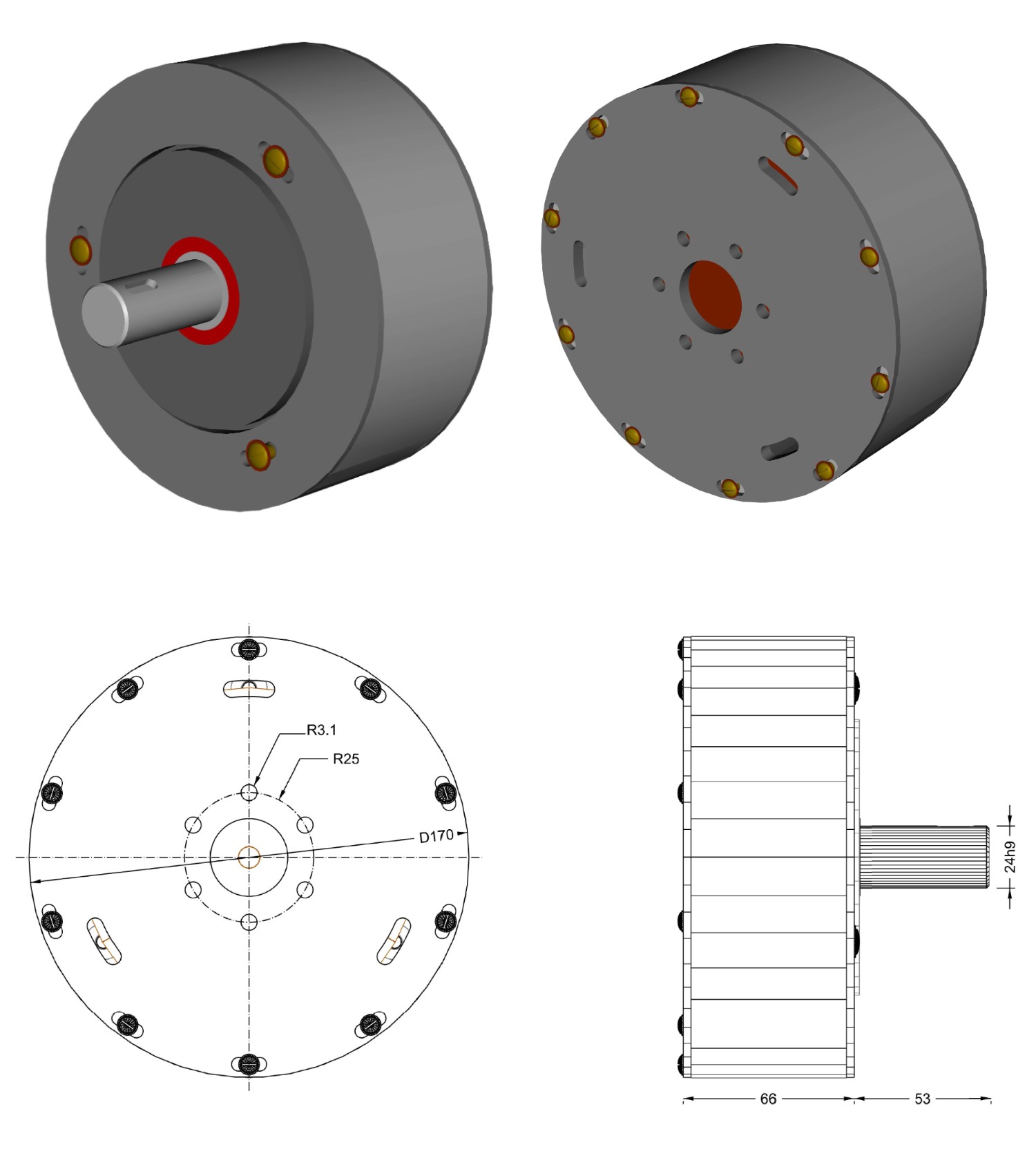

    TYP MSD/180NCM/24H9

    Opracowanie magnetycznego systemu dwustanowego typu MSD/180NCM/24H9 przewidzianego do pracy w układzie nawijającym.
