H Y B R Y D O W A
H A M O W N I C A
M A G N E T Y C Z N A
T Y P U

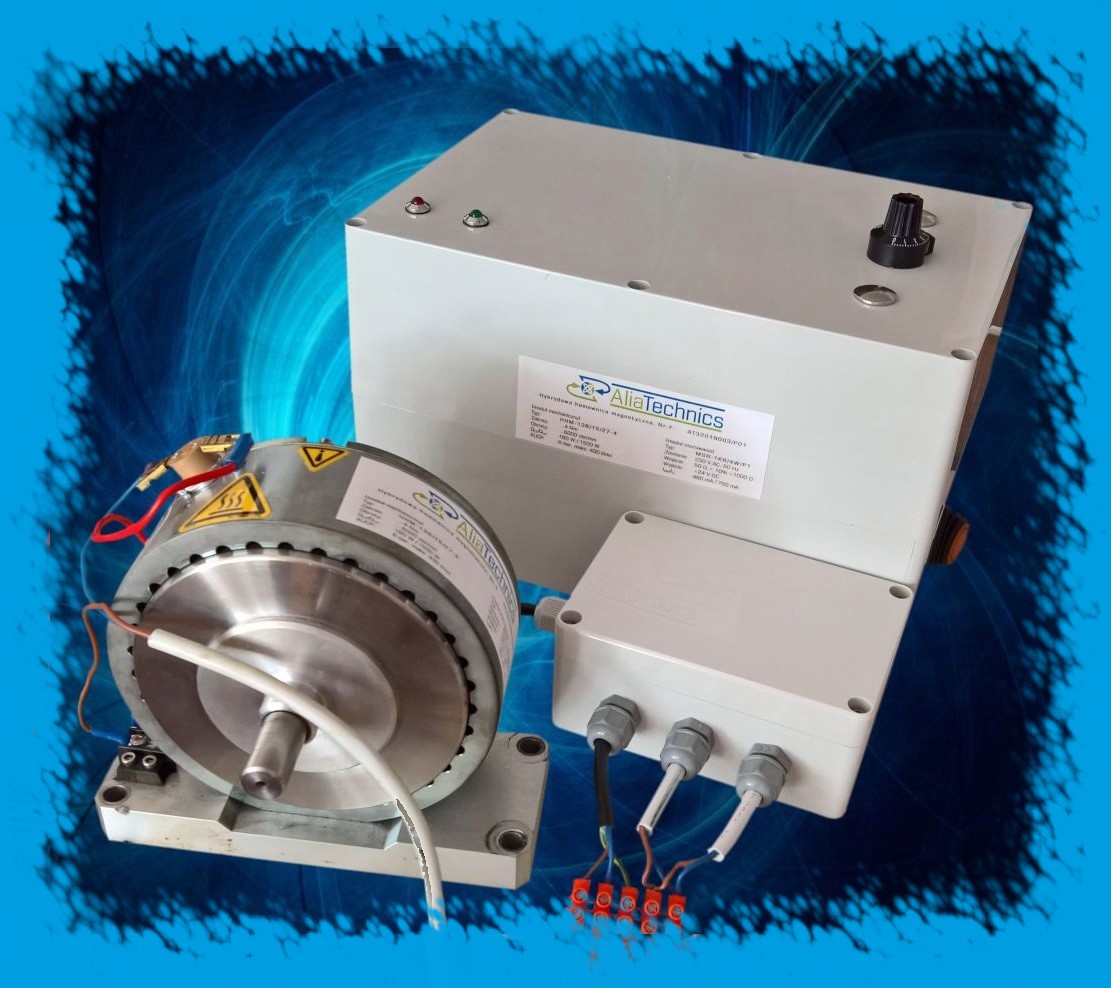

H H M - 1 3 8 / M S R - 1 K R / P 0 3 OPIS OGÓLNY URZĄDZENIA Urządzenie bezobsługowe, zrealizowane w wariancie hybrydowym, modułowym. Składa się z modułu mechanicznego oraz sterowania. Moduł mechaniczny jest przygotowany pod montaż z wykorzystaniem stopki instalacyjnej lub odpowiednich otworów gwintowanych, umieszczonych na tylnej ścianie obudowy. Dzięki temu istnieje możliwość praktycznie dowolnego montażu urządzenia i dopasowania aplikacyjnego. Utrzymania współosiowości w zakresie łączenia wyprowadzonego, obrotowego wału systemu magnetycznego jest gwarancją długiej i bezawaryjnej pracy urządzenia. Moduł sterowania jest przewidziany do montażu naściennego. Umożliwia ręczną, płynną parametryzację urządzenia w trakcie pracy. Połączenie modułu mechanicznego i sterowania jest zrealizowane za pomocą przewodów elektrycznych. Umiejscowienie modułu sterowania w stosunku do modułu mechanicznego jest właściwie dowolne. W przypadku, gdy odległości pomiędzy modułami mechanicznym i elektrycznym są duże, należy uwzględnić i/lub skompensować rezystancję doprowadzeń. Hybrydowa hamownica magnetyczna jest urządzeniem przewidzianym do generowania momentu hamującego na wyprowadzonym wale obrotowym. Powstawanie momentu hamującego jest wynikiem interakcji magnetycznej i zachodzi w sposób bezkontaktowy. Elementy hamownicy magnetycznej odpowiedzialne za wytwarzanie efektu hamowania nie zużywają się w trakcie eksploatacji. Gwarantuje to ogromną żywotność i powtarzalność parametrów urządzenia przez długi czas. ZASTOSOWANIE Hybrydowa hamownica magnetyczna jest przewidziana jako element generujący stały naciąg produktu nieskończonego w procesie produkcyjnym. Przykładami produktu nieskończonego są nici, druty, kable, żyłki, liny, włókna, taśmy, folie czy sznury. Moment hamujący generowany na wale obrotowym wytwarza odpowiedni opór, który wprost przekłada się na właściwą, pożądaną wartość naciągu. Funkcjonalność sterowania umożliwia ciągłą i pewną korektę nastawionej wartości momentu hamującego, która każdorazowo odzwierciedla realia procesowe (np. opróżnianie bębna-zasobnika z drutem zwykle oznacza zmniejszenie jego masy i wzrost prędkości obrotowej). Typ HHM-138/MSR-1KR/P03 został zaprojektowany z myślą o producentach kabli elektrycznych o małej powierzchni przekroju (do 4 mm2). W tym konkretnym przypadku chodziło o zapewnienie stałego i pewnego naciągu drutu, pozwalającego na precyzyjne i powtarzalne pokrywanie warstwą izolacji. Utrzymanie naciągu gwarantuje utrzymanie grubości warstwy izolacyjnej na drucie na poziomie niezbędnym i wystarczającym dla zapewnienia parametrów technicznych finalnego wyrobu. Możliwość parametryzacji urządzenia w trakcie pracy, w bardzo szerokim zakresie, sprawia, że linia produkcyjna, w której pracuje hamownica, może z łatwością zostać zaadoptowana do produkcji kabli elektrycznych o różnym przekroju poprzecznym. Obecność hamownicy typu HHM-138/MSR-1KR/P03 w linii technologicznej przekłada się na realne oszczędności. CECHY SZCZEGÓLNE
PODSTAWOWE PARAMETRY TECHNICZNE

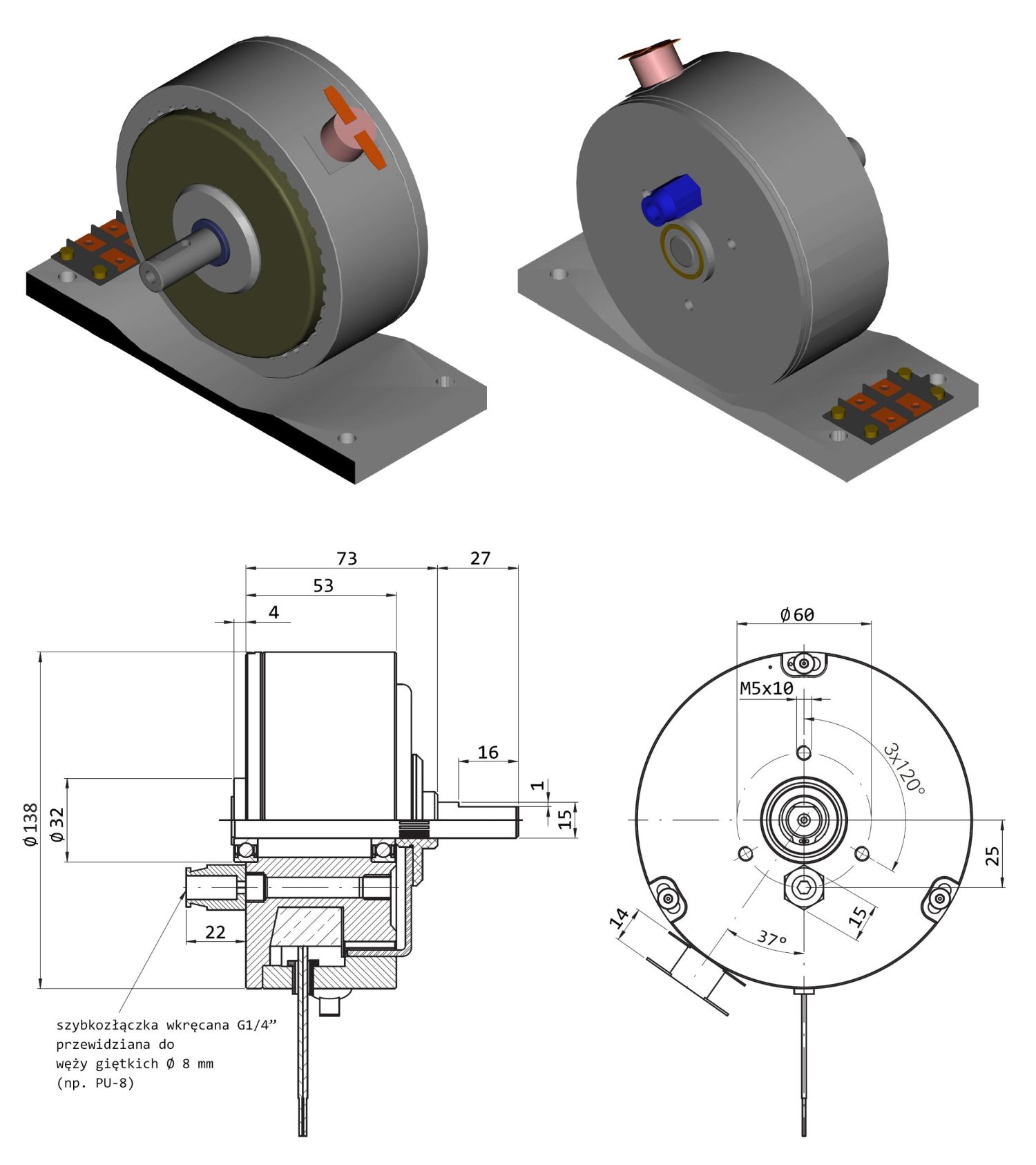

* w zależności od wersji, pojemności termicznej obudowy, przepływu gazu i nastawionej wartości momentu hamującego. MODUŁ MECHANICZNY

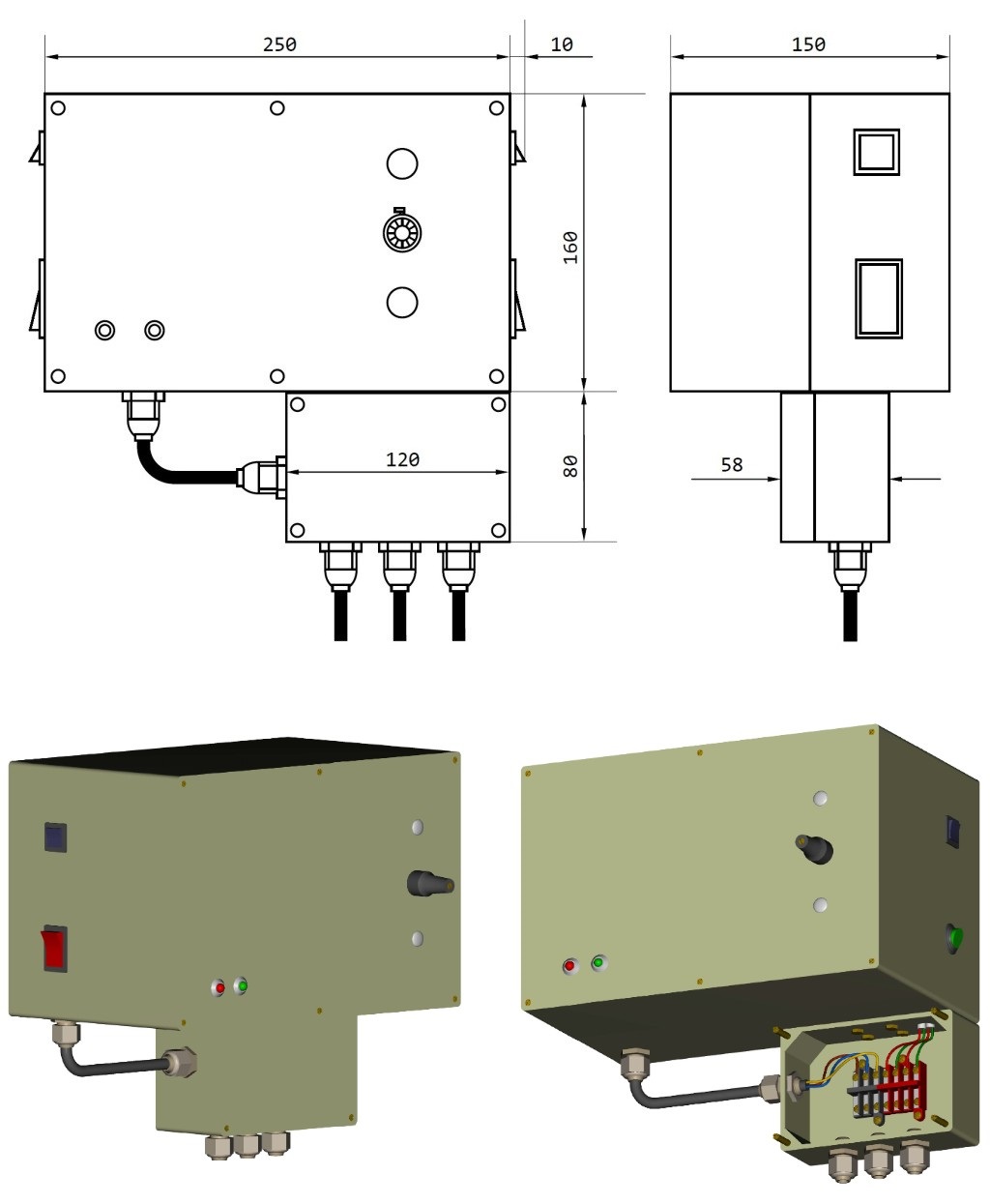

MODUŁ STEROWANIA
|
